一、設備的總體性能

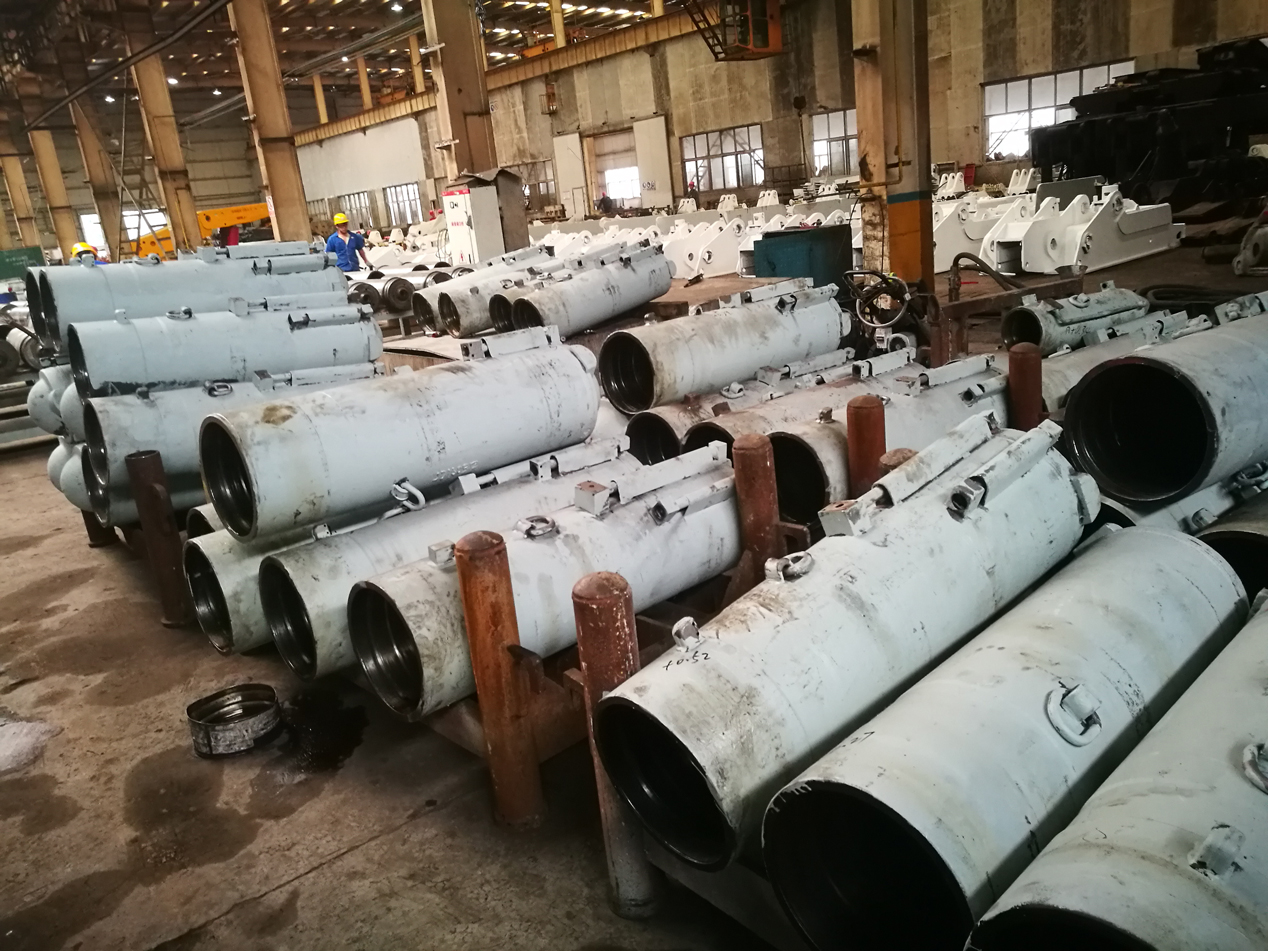

1、適用加工工件直徑97mm-450mm，工件長度1000MM-2850MM的缸筒產品內孔珩磨的加工；通孔及盲孔使用簡單方便。
2、機床加工產品的滿足表面粗糙度≤Ra0.4。
3、工作效率要求：每周7×24小時工作，要求設備具備不停機連續工作的能力，平均每月工作時間不小于700小時。
二、設備主要技術參數

技術參數
機床外型尺寸：8540×1000×800（不包括冷卻系統）機床
總功率: 13.5KW
加工范圍：最大長度：2850mm ,最大孔徑：φ450mm
最小孔徑：φ97mm
夾持范圍：50mm-400mm  400mm-620mm
加工節拍：平均：350-450cm3/h ，最大：700 cm3/h
尺寸精度：H6-H8
圓度：0.01mm-0.03
粗糙度：Ra0.08-Ra0.4


三、設備主要配置及功能
1、主軸系統：
主軸通過一個齒輪箱驅動，主軸電機伺服電機。主軸箱拖板滑動裝置，可以使主軸箱及珩磨工具在一個珩磨循環結束后，很容易地從被加工孔內移出，移走主軸支架，方便地進行孔的檢查和測量，方便更換油石和工件；工具支座支持珩磨頭的重量，使珩磨頭位于安全狀態，避免劃傷工件。
2、控制系統：
全數字工業計算機控制,專用珩磨機控制系統。15英寸液晶觸摸屏操作，人機友好界面，信息容量大，操作簡單方便。
實時采集數據，實時反饋、調整參數。連接互聯網后可實現遠程故障診斷，設備維護簡單。
超強加工參數動態數據庫，操作者只需輸入工件內徑，機床自動生成對應主軸轉速、主軸箱檔位、最大負載率、最大保護扭矩等參數。最大限度減少操作者的工作量，有效防止錯誤操作。
加工盲孔零件時，在設定好相關參數后，只需操作人員啟動，即能在盲孔零件的盲端及通孔零件的兩端進行短沖程或小停頓功能。換向精度達到0.1毫米，獨立的加工負載在線測量和自動修正程序可以實現自動控制局部珩磨。
3、油石進給控制系統：
加工時可實時檢測孔內高低點，內孔錐度，并以圖形的形式實時反映在顯示屏中。對于發現的高低點不需人為操作，機床會(huì )自行對高點進行短沖程修復；當加工曲線接近一條直線時，則內孔圓柱度已高度一致。同時也支持人工手動短沖程修復，短沖程的次數、振幅可調。
 4、工具滑道：
珩磨結束后，可從滑道上移走主軸支架，方便進行孔的檢查及測量，方便更換工件和油石。工具支座支持珩磨頭的重量。工具支撐裝置使珩磨頭位于安全狀態，不劃傷工件。
5、冷卻與過濾系統：
設備濾系統配有、磁性分離器過濾裝置。磁性行分離器可以自動清除珩磨泥，減少操作工勞動強度。過濾精度小于20μm。
6、可編程的觸摸屏
可編程觸摸屏可以方便地輸入工件的尺寸，機器會(huì )推薦選擇正確的工具，計算出主軸的合適轉速。觸摸屏也可顯示機床的實時工作狀況：主軸的負載、加工件內的高低點、珩磨頭位置、珩磨時間、進給速率、功率范圍等。對于加工的主要參數沖程、壓力、時間同時具備利用觸摸屏來直接調整的快捷方式，設備對零件自動修復功能，在檢測到內徑偏小位置后，可自動對此位置進行短程修復
